攪拌的基本流型

???? 攪拌設備內的流型取決于攪拌方式，攪拌器、釜、擋板等的幾何特征，流體性質以及轉速等因素。在一般情況下，攪拌軸安裝在釜中心時，攪拌將產生三種基本流型：1 切向流2 軸向流（圖中b, c）3 徑向流（圖中a, d, e, f）。上述三種基本流型，通?？赡芡瑫r(shí)存在。其中，軸向流與徑向流對混合起主要作用，而切向流應加以抑制，可通過加人擋板削弱切向流，以增強軸向流與徑向流。

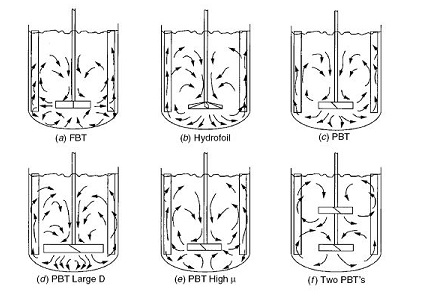

???? 不同的槳型和槳徑對流型有重要的影響，如左圖所示。圖中b，c為軸向流，但是采用大直徑的PBT槳葉或者流體粘度增大會使流型轉變成徑向流。另外，采用多層PBT槳也會使各槳葉產生單獨的徑向流。
