刮泥機的應用

刮泥機的應用

產品分類: 工程案例
產品關鍵詞: ,
產品熱度:5,055 人關注
產品描述:

周邊傳動刮泥(濃縮)機,主要應用于池徑為13-60m的初沉池、二沉池;濃縮機應用在濃縮池,沉淀形式為輻流式;進、出水方式分別為中間進水、周邊出水。

刮泥機(濃縮機/濃密機)

一、設備簡介

1.設備種類

周邊傳動刮泥(濃縮)機,主要應用于池徑為13-60m的初沉池、二沉池;濃縮機應用在濃縮池,沉淀形式為輻流式;進、出水方式分別為中間進水、周邊出水。

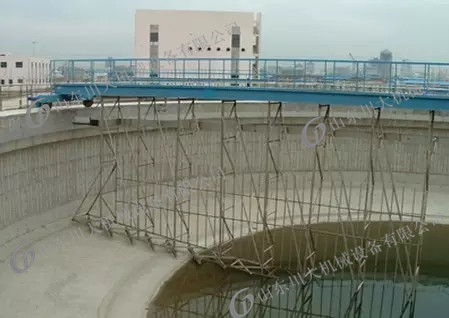

周邊傳動刮泥

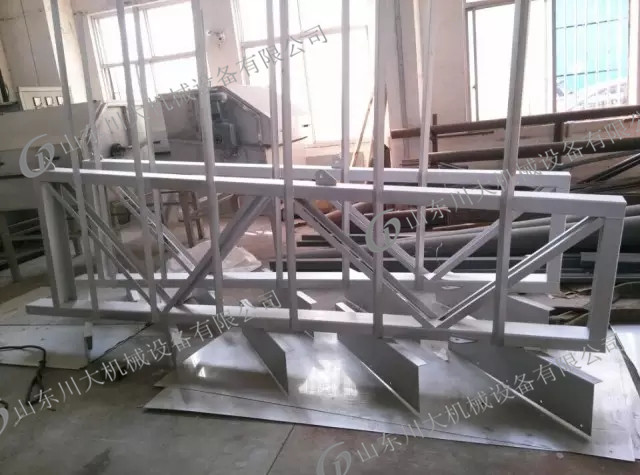

中心傳動濃縮機

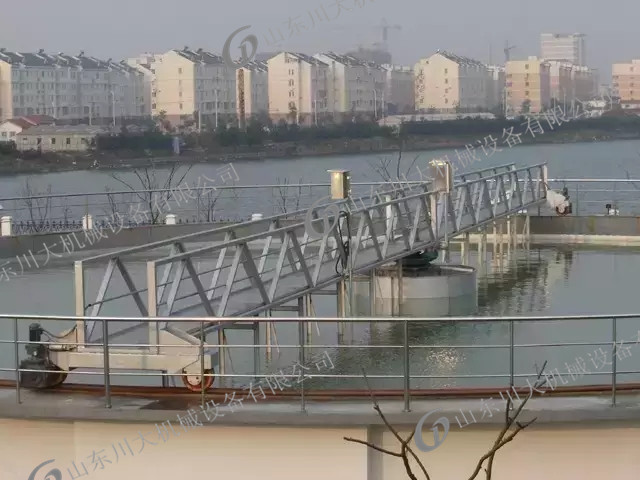

中心傳動濃縮機

2.工作原理

污水從池中心的進水管經導流筒擴散后,均勻地向周邊呈輻射狀流出,呈懸浮狀的污泥經沉淀后沉積于池底,上清液通過溢流堰板由出水槽排出池外,污泥刮板將沉于池底的污泥由池周刮向中心集泥槽,依靠池內水壓通過排泥管排出池外。主梁在周邊驅動裝置的帶動下,以中心旋轉支座為軸心沿池頂以~2.0m/min(至刮臂最外緣以1.5m/min~3m/min)線速度行駛,主梁下部連接支架、污泥刮泥板等。近液面處設置浮渣刮板(根據工藝設計,可選),沿中心穩流筒延伸至浮渣斗,當主梁旋轉時,浮渣刮板將液面的浮渣由池中心撇向池周,收集在浮渣斗,通過浮渣斗,排至池外。

3.組成部件

周邊傳動刮泥機其主要由工作橋、驅動端梁、中心旋轉支座、穩流筒、刮泥機構、沖洗機構及刮渣系統(可選)、出水三角堰板、浮渣擋板、控制箱等部件組成。
周邊傳動濃縮機其主要由由工作橋、驅動端梁、中心旋轉支座、穩流筒、濃縮柵條及刮泥機構、沖洗機構及刮渣系統(可選)、出水三角堰板、控制箱等部件組成。

4.適用行業

城鎮污水處理廠;

工業廢水處理工程沉淀池及濃縮池;

二、選型說明

為方便客戶對此類產品的配置,技術參數和特點進行深入了解,更為便捷快速的進行設備選型,特進行如下設備選型指導。其他相同產品可參考本選型手冊。

1.選型參數

選型主要需要以下幾個參數:
處理行業及水質狀況,池徑,池深,材質要求, 是否含刮渣系統,土建圖紙。

2.選型步驟

適用場合

周邊傳動刮泥(濃縮)機根據設計要求使用場合一般分為初沉池、二沉池或污泥濃縮池。

型號選擇

根據設計負荷及使用場合確定采用全橋式或半橋式周邊傳動刮泥(濃縮)機。

池子尺寸

池子尺寸根據設計中水量和停留時間來定,一般工藝核算已經確定,比如池子直徑為10m,池深4m,則選擇直徑為10m的全橋或者半橋式周邊傳動刮泥(濃縮)機。池底坡度也需要提供,所以在選型定價的時候最好提供土建圖紙。

3.設備分類

根據產品材質不同,周邊傳動(濃縮)刮泥機分為以下幾類:

水上碳鋼,水下不銹鋼,不含刮渣系統;

水上碳鋼,水下不銹鋼,含刮渣系統;

全碳鋼,含刮渣系統;

全碳鋼,不含刮渣系統;

全不銹鋼,含刮渣系統;

全不銹鋼,不含刮渣系統。

4.配件說明

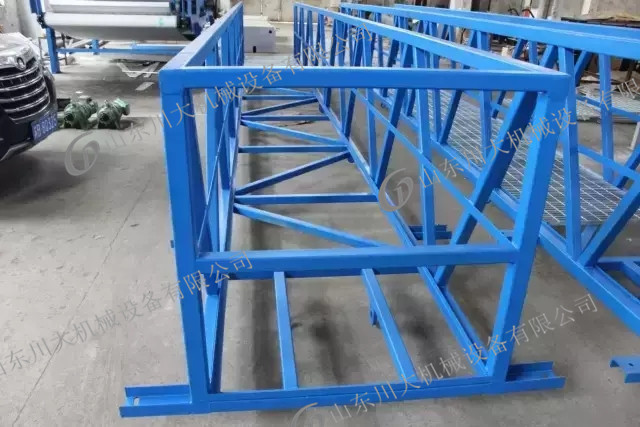

橋架

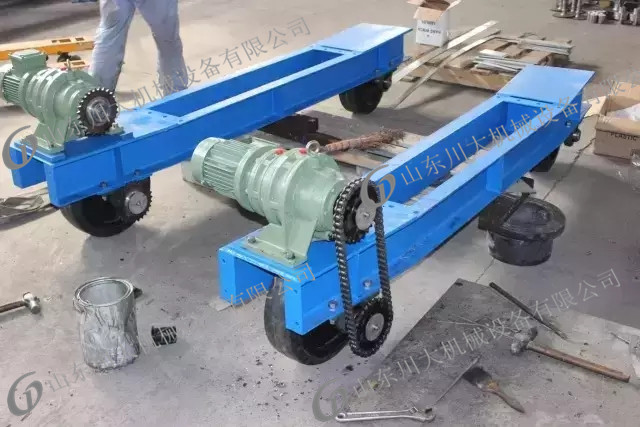

驅動機構

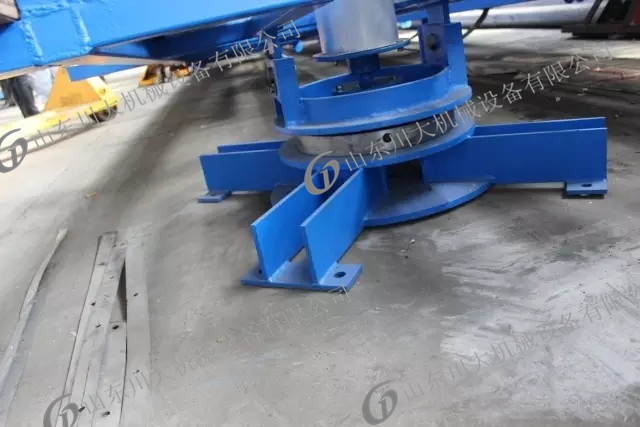

中心支座

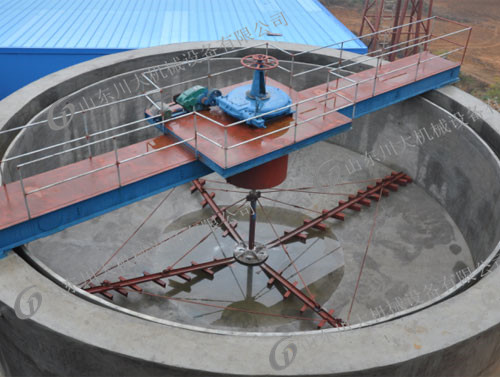

濃縮機刮臂及刮板

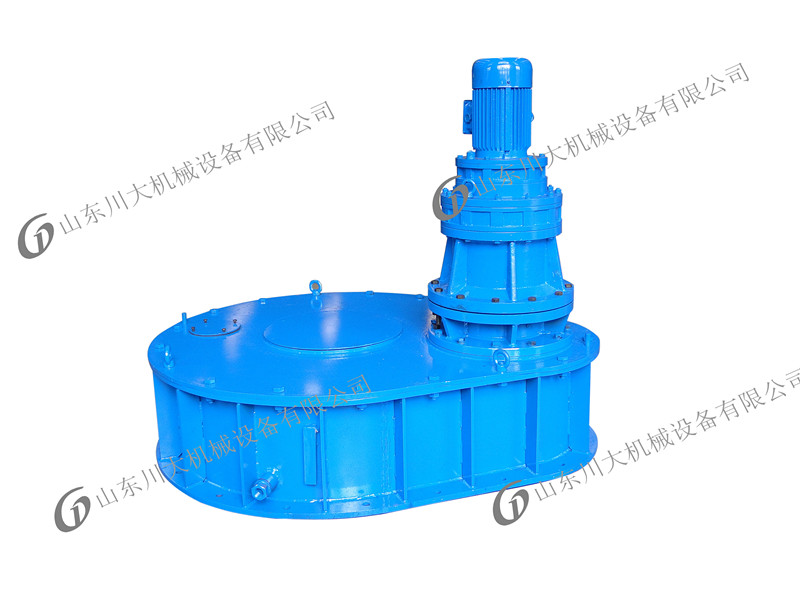

單支點驅動裝置

三、產品特色

1、傳動裝置進行了優化設計,效率更高,外形更趨美觀,可按照用戶要求配進口減速機或軸裝式減速機,更美觀耐用。

2、該設備處理量大,刮集污泥效果好。

3、該設備結構緊湊,占地面積少,操作維護方便。

4、該設備運行平穩,刮泥、刮浮渣能同時進行,能耗省。

我公司刮泥機使用兩年現場案例:
