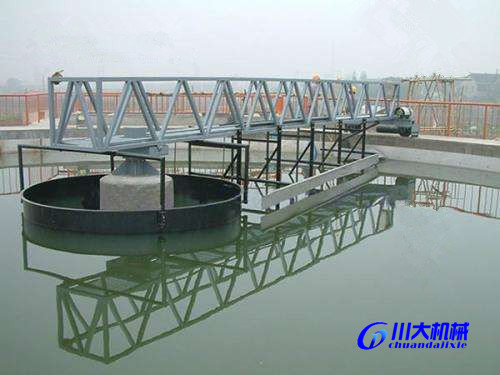

周邊傳動刮泥機

周邊傳動刮泥機結構和工作原理：

ZBG型周邊傳動刮泥機主要由穩流筒，集電裝置、中心支座、工作橋(主梁)、刮泥機構、排渣機構、驅動裝置、行走裝置和電控箱等部分組成。

周邊傳動刮泥機，是城市水廠、城鎮污水處理廠常用的沉淀池刮泥設備。采用中間進水、排泥，周邊排水，保證水流均勻。利用液位差自吸式排泥，有浮渣刮集排除裝置和過載保護裝置；根據用戶要求控制系統可與微機聯網。

其主要由驅動機構、主梁、中心旋轉支座、導流筒、刮泥系統、排渣斗及沖洗機構、鉸接式刮渣耙、撇渣板、撇渣斗、出水三角沿板、浮渣擋板、控制箱等部件組成。

該機主要由主梁、中心支座、傳動裝置、刮臂、底部刮板、浮渣刮板、穩流筒、浮渣漏斗等部件組成。由池中心的支墩和池沿上行走的車輪支承主梁，主梁的中心與在中心支墩上的中心支座鉸接，兩端裝有包括減速機在內的傳動裝置。該機以支墩上的中心支座為軸沿池圓周作回轉運動。在主梁下部裝有刮集裝置，底部的刮泥板將池底的污泥刮到池中心的排泥槽內，再由最下端的泥斗刮板經排泥槽將污泥排出池外。

污水從池中心的進水管經導流筒擴散后，均勻地向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，上清液通過溢流堰板由出水槽排出池外，污泥刮板由池周刮向中心集泥槽，依靠池內水壓通過排泥管排出池外。主梁在周邊驅動裝置的帶動下，以中心旋轉支座為軸心沿池頂以2.0m/min線速度行駛，主梁下部連接支架、污泥刮泥板等。近液面處設置浮渣刮板，沿中心穩流筒延伸至鉸鏈式刮渣耙，當主梁旋轉時，浮渣刮板將液面的浮渣由池中心撇向池周，收集在鉸鏈式刮渣耙區內，收集的浮渣隨主機在池周運動至撇渣斗，通過刮渣耙的鉸鏈活動刮至撇渣斗內，排至池外。

中心支座由固定支撐座、回轉軸承和機架組成，可同時承受軸向力、徑向力和傾覆力矩。集電裝置采用滑環式集電裝置，由集電環和電刷架組成。浮潭刮板、浮渣耙板、浮渣漏斗組成排渣機構，能有效地清除水面浮渣。工作橋是連接中心支座和行走端梁的大型部件，其上有走道板和欄桿，鋼梁的下面連接刮泥結構，排渣機構等，在行走裝置的帶動下來完成刮泥，排渣工作。

原水從池底經中心支墩上部流出，并經穩流筒配水后，呈現輻身流向池子周邊集水槽出水，隨著輻向流速的降低，原水中的懸浮物被分離而沉降于池底。工作橋以中心支座為圓心，帶動刮泥、排渣機構，在驅動裝置驅動下將污泥刮集至沉淀池中心集泥槽，依靠水壓或泵排出池外，上部浮渣由刮渣同步刮至排渣斗排出。

驅動裝置推動工作橋沿池平面旋轉，工作橋帶動刮臂旋轉，固定于刮臂上的刮板將泥由池邊逐漸刮至池中心的集泥斗中，刮泥板曲線為對數螺旋線形，受力均勻，刮泥徹底，當池底遇有障礙物時，能自動讓耙，保護機器不受傷害。驅動裝置可有扭矩保護裝置，工作更加安全。

周邊傳動刮泥機主要特點：

1、傳動裝置進行了優化設計，效率更高，外形更趨美觀，可按照用戶要求配進口減速機或軸裝式減速機，更美觀耐用。

2、該設備處理量大，刮集污泥效果好。

3、該設備結構緊湊，占地面積少，操作維護方便。

4、該設備運行平穩，刮泥、刮浮渣能同時進行，能耗省。

周邊傳動刮泥機主要性能：

(1)池底刮泥、水面撇渣。驅動裝置采用軸裝式齒輪減速電機與主動滾輪直聯傳動，結構緊湊，機械效率高；

(2)平行錯位線刮泥板，連續性好、集泥的效率高；不銹鋼刮泥板底下再安裝刮泥橡膠板，保證刮泥徹底干凈，不會有浮泥現象發生。

(3)池底坡比1：10，刮泥時污泥阻力可忽略不計；特殊的鉸支結構，過載能力強。

(4)主梁選用方鋼制作，結構強度大，采用熱鍍鋅后噴面漆工藝，防腐性能強。

(5)操作簡單，可實現遠程控制。

周邊傳動刮泥機用途：

周邊傳動刮泥機是城市水廠、城鎮污水處理廠常用的沉淀池刮泥設備。采用中間進水、排泥，周邊排周邊傳動刮泥機水，保證水流均勻。利用液位差自吸式排泥，有浮渣刮集排除裝置和過載保護裝置；根據用戶要求控制系統可與微機聯網。

周邊傳動刮泥機主要由驅動機構、主梁、中心旋轉支座、導流筒、刮泥系統、排渣斗及沖洗機構、鉸接式刮渣耙、撇渣板、撇渣斗、出水三角沿板、浮渣擋板、控制箱等部件組成。主要用于輻流式初沉，二沉池的排泥，也可用于濃縮池的排泥，是一種新型的刮泥機。

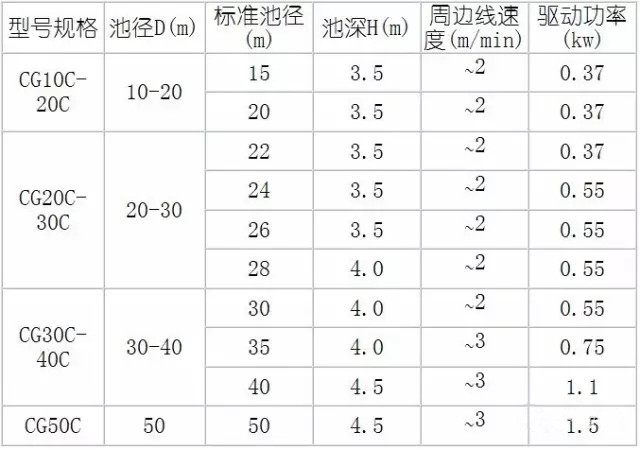

周邊傳動刮泥機技術參數及規格：

刮泥機重量輕、剛性好，主要由工作橋、驅動裝置、刮泥裝置、浮渣刮除裝置、中心支承及集電裝置、電控等部分組成的。對于刮泥機的操作使用，如下：
1、刮泥機要經常檢查吸泥機，吸泥管道通暢程度，輸氣管氣量大小，并調節至最佳狀態。
2、要經常檢查排渣斗的排渣情況，如排渣情況不好，要請有關人員調整排渣板的距離。
3、啟動刮泥機前必須檢查電源是否接通，各傳動部分是否已經加油。
4、刮泥機使用結束后，必須認真填寫運轉記錄，如有特殊情況除詳細記錄外，還有及時向相關負責人員匯報。
5、根據刮泥機按鈕指示啟動和停止刮泥。
6、刮泥機要經常檢查運轉部位的溫升情況，如果過高，應立即停機并向對負責人反映相關情況，處理后方可進行。
7、經常檢查各部位的緊固情況，如有松動立即緊固。

?
